SKU: PI20+D1400-020

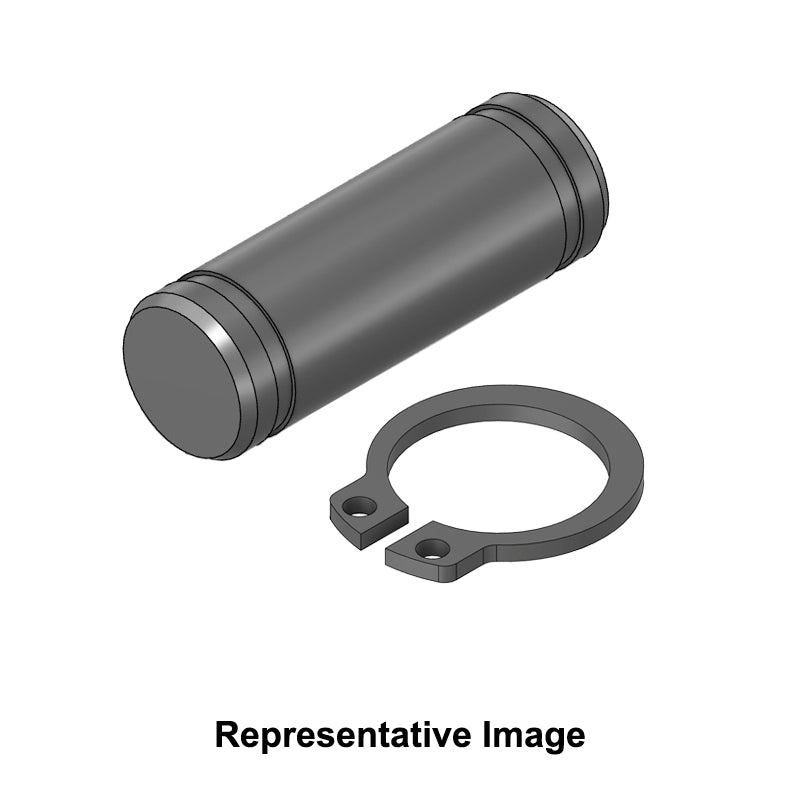

Chiavette PI20 Steel Clevis Pin and Circlip 20x48mm - Allow 7-10 Days

Chiavette PI20 Steel Clevis Pin and Circlip 20x48mm - Allow 7-10 Days

Out of stock


Return policy

90-Days Free Returns

Learn More

Low cost shipping

International Delivery

Learn More
Description
Technical
--- Clevis Pin
No. <a href=advanced_search_result.php?sort=2a&search_in_description=1&keywords=PI20+Pin>PI20</a>
d1 20mm
l 48mm (+0.5mm)
d2 19mm
l1 40.5mm (+0.2mm)
z 1mm
m 1.3mm
Weight 0.118kg
--- Circlip
No. <a href=advanced_search_result.php?sort=2a&search_in_description=1&keywords=D1400-020+Circlip>D1400-020</a>
Shaft Size 20mm
Circlip Thickness s 1.2mm
Thickness Tol. -0.06mm
Unstressed diameter d3 18.5mm
Unstressed diameter tol +0.13/-0.42mm
Lug a 4mm
Beam b 2.6mm
d5 2mm
Groove Diameter 19mm
Groove Tolerance -0.13mm
Minimum groove width 1.3mm
Groove depth 0.5mm
Weight 0.0013kg
