SKU: CM-UCT307-105D1-NTN

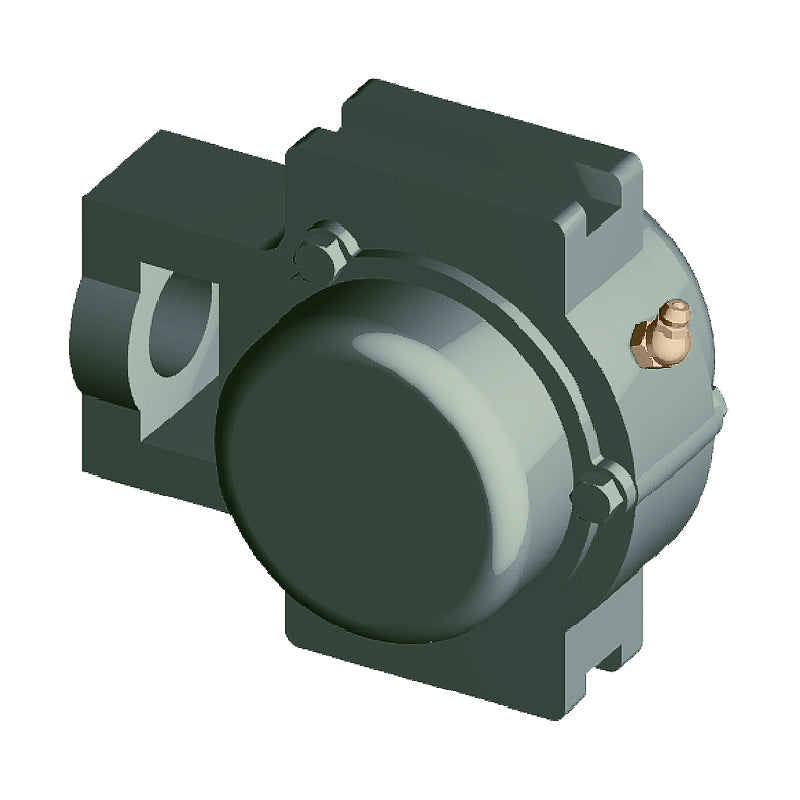

NTN CM-UCT307-105D1 Imperial Cast Iron Take Up Unit with 1-5/16 inch Bore Bearing Unit with Cast Iron Cover - Closed Version - Allow 2-3 Days

NTN CM-UCT307-105D1 Imperial Cast Iron Take Up Unit with 1-5/16 inch Bore Bearing Unit with Cast Iron Cover - Closed Version - Allow 2-3 Days

Out of stock


Return policy

90-Days Free Returns

Learn More

Low cost shipping

International Delivery

Learn More
Description
Technical
--- Dimensions
Shaft diameter 1-5/16 inch
N<sub>1</sub> 25/32 inch
L<sub>2</sub> 21/32 inch
H<sub>2</sub> 2-15/16 inch
N<sub>2</sub> 1-25/32 inch
N 1-3/16 inch
L<sub>3</sub> 3-5/32 inch
A<sub>1</sub> 0.63 inch
H<sub>1</sub> 3-15/16 inch
H 4-3/8 inch
L 5-19/32 inch
A<sub>2</sub> 1-1/4 inch
A 1-25/32 inch
r 2-7/32 inch
L<sub>1</sub> 3-11/16 inch
B 1.8898 inch
S 0.748 inch
t<sub>2</sub> 33/64 inch
L<sub>4</sub> 5-31/32 inch
A<sub>5</sub> 3-3/4 inch
--- Load rating
Dynamic load C<sub>r</sub> 37 kN
Static load C<sub>0r</sub> 19.1 kN
Fatigue load limit C<sub>u</sub> 1.47 kN
--- Unit information
Mass 7.1 lbs
